凸輪分割器的種類有多少？分別各自的作用是什么（圖文）
凸輪分割器根據其功能和使用的不同，雖然他們的工作原理和實踐原理都是相同的，但是可以分為多種系列種類型號，他們分別有各自的特點和性能，大體分類種類如下：
凸輪分割器種類：
PU平板共軛式凸輪分割器，DF型凸緣型分割器，DS心軸型分割器，DSF心軸型分割器，DT平臺桌面型分割器，DA超薄平臺桌面型分割器，DH升降搖擺型分割器
凸輪分割器功能和用途：
功能用途我們可以大致分為兩類，一類是平面性分割器的用途，一類是異形分割器的用途。
平面性功能：凸輪基面為圓弧回轉體，從動滾子軸線與輸出軸垂直，并與凸輪軸線處在同一平面內，凸輪廓面曲線段驅使分度盤轉位，直線段使分度盤靜止并自鎖。通過該機構要將連續的輸入回轉運動轉化為間歇的步進輸出運動。

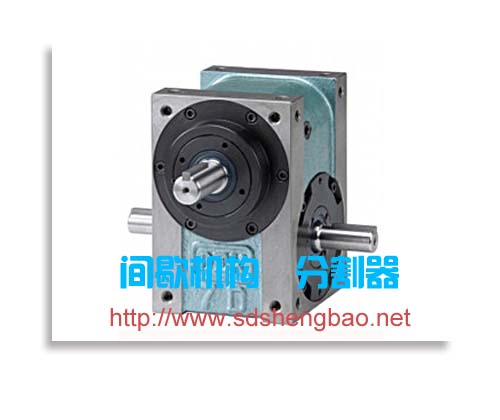

異形分割器功能：適用于重負荷的回轉盤固定及各圓盤加工機械。DF凸緣法蘭型凸輪分割器（DF）此機種具有重負荷特性，可承受較大之垂直徑向，或軸向壓力，為本公司專屬設計工程師群，歷經多年針對盤式結構需要設計而成，其輸出軸為面盤式設計，有凸緣中心、盤面螺孔、定位、梢孔，固定面寬大，具有運轉穩定的法蘭盤輸出。齒輪、鏈輪等可直接安裝在法蘭盤上。此機種最能適用于較大負荷之回轉式圓盤驅動場合，此系列機種被廣泛使用在各類盤式加工機械，及類似機構之產業機械，自動化間歇驅動部，驅動圓盤。
本文來自：http://52xigua.cn/
